حلقة ED حسب المعيار الألماني DIN، مادة NBR

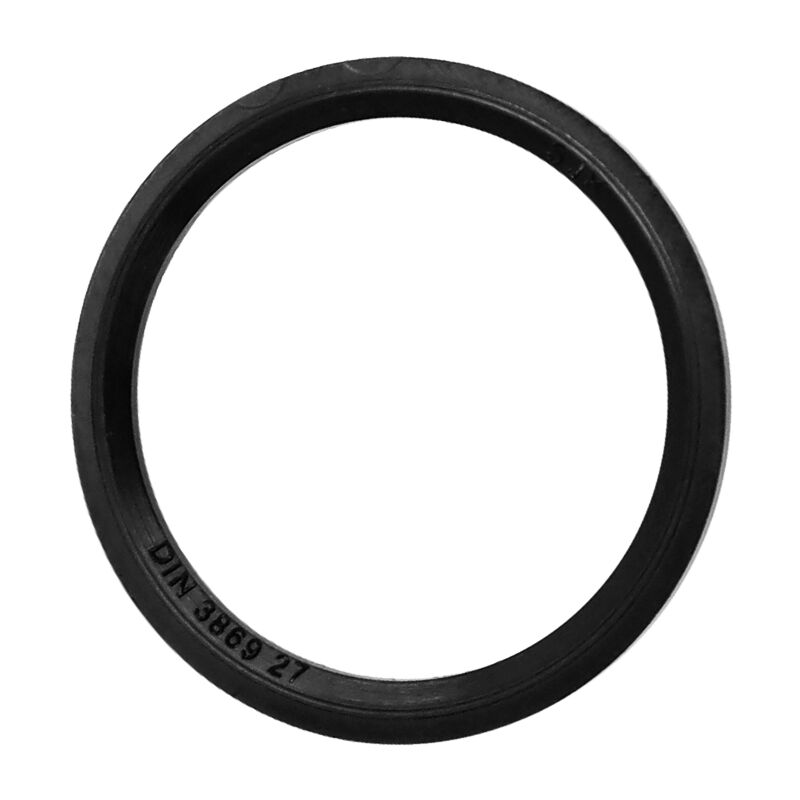

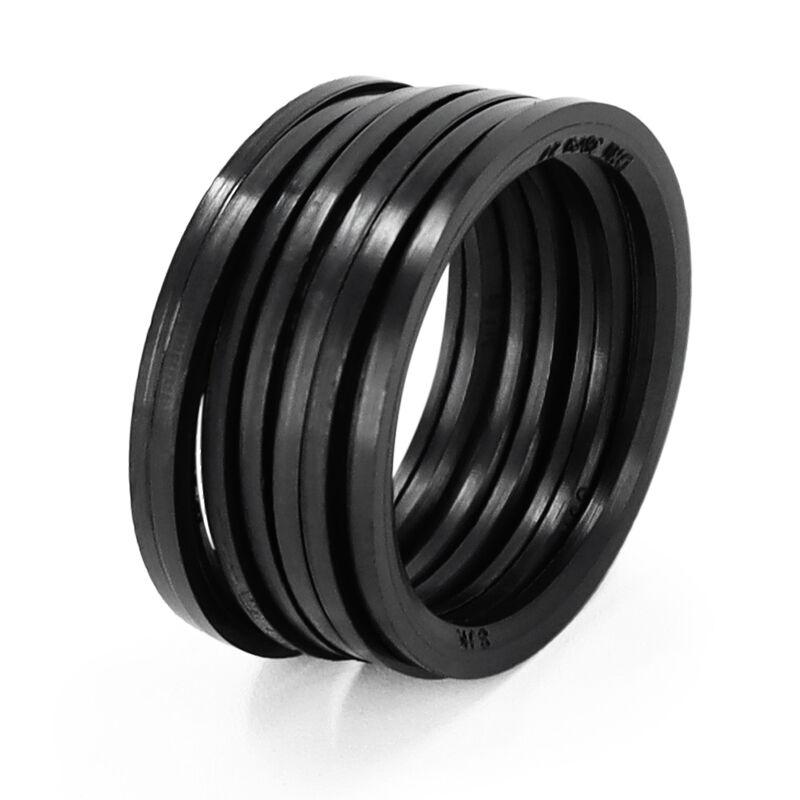

حلقة DIN ED القياسية هي خاتم ختمي يستخدم في الوصلات الهوائية والهيدروليكية مثل وصلات الأنابيب، والسدادات الهيدروليكية، والوصلات الانتقالية.
غالبًا ما تُسمى بحلقة ED أو حلقة الختم ED.
لديها تشوه ميكانيكي منخفض وأداء ختم مستقر على المدى الطويل.
- الوصف
- المعلومات الفنية
- المواصفات الفنية
- المنتجات الموصى بها
الوصف
تصميم الهيكل:

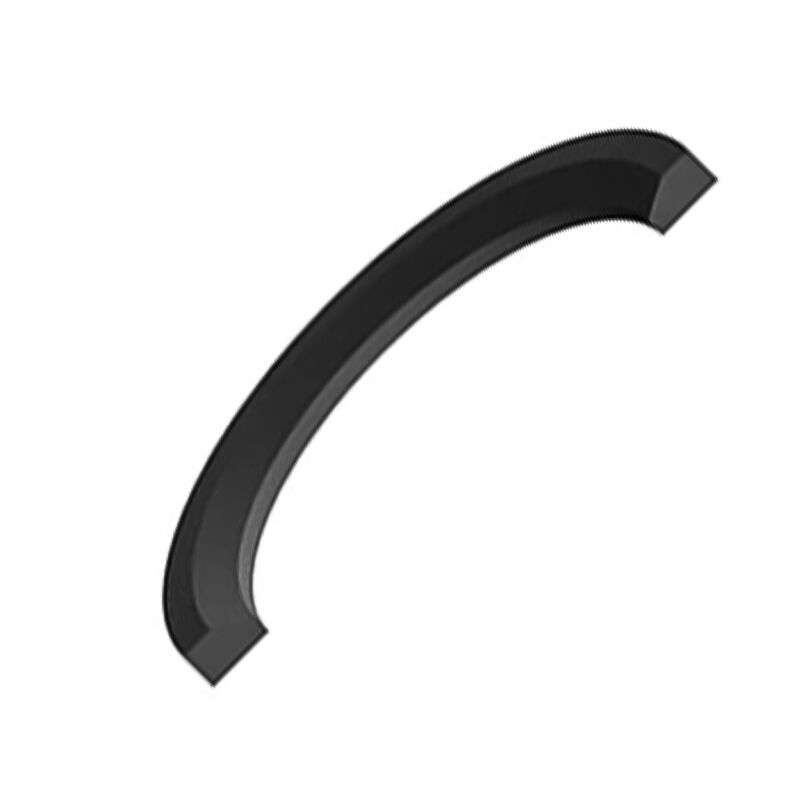

حلقة DIN ED هي عبارة عن حلقة إغلاق مرنة ثابتة محورية مصممة لنهايات المنافذ المسطحة، وتُستخدم عادةً مع مكونات ملولبة مثل منافذ التوصيل، والتجهيزات، وصمامات الزيت الهيدروليكي، إلخ .

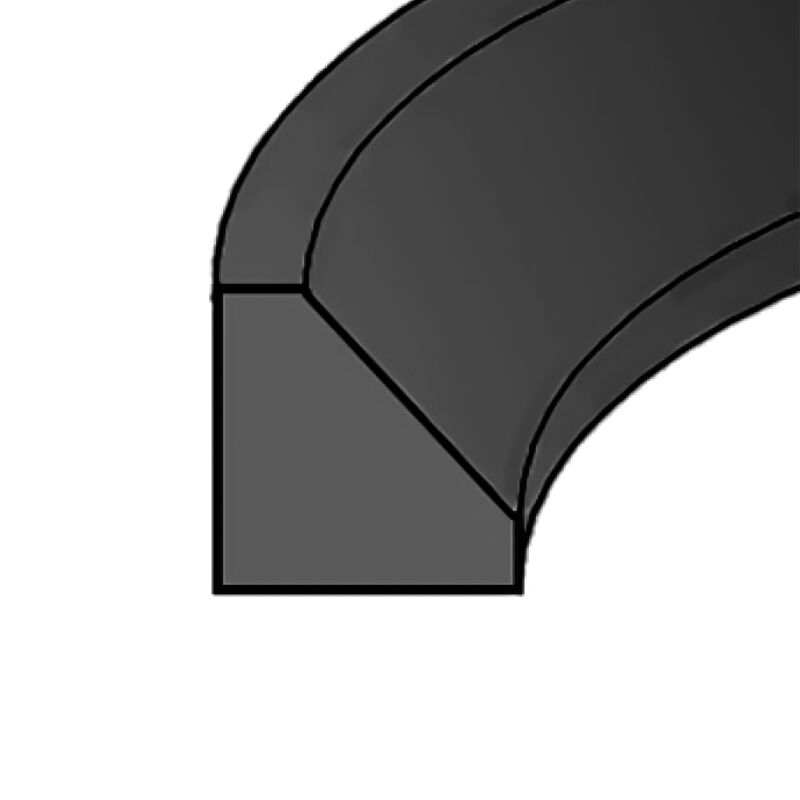

إن تصميم المقطع العرضي شبه المنحرف الفريد يجعل من الصعب أن تلتف أو تشوه الحلقة تحت ضغط عالٍ، وبالتالي توفر تأثير إغلاق موثوقًا.
أثناء دورات الضغط، يكاد لا يحدث أي تشوه ميكانيكي في المقطع العرضي للحلقة ED، ما يعني أنها يمكن أن تحافظ على تأثير إغلاق مستقر دون فشل ناتج عن تغيرات الضغط.
ملخص المزايا:
- قابلية التكيف مع الضغط العالي
- أداء ختم ممتاز
- لا يوجد التواء ولا حركة نسبية
- أدنى تشوه ميكانيكي
- مناسب جدًا للتطبيقات التي تتطلب تعديلًا أو فكًا متكررًا
يُصنع عادةً من مادة البولي يوريثان، ويمكن توفير مواد بديلة حسب الطلب لتلبية احتياجاتك الخاصة.
المعلومات الفنية
المعلمات التقنية:
|
الصلادة |
70-90 شور A |
|
المادة |
NBR |
|
درجة الحرارة (°م) |
-30℃~100℃ |
|
الضغط |
حتى 600 Bar |
المواصفات الفنية
|
التصنيف |
القطر الخارجي (±0.2~0.4) |
القطر الداخلي (±0.2~0.4) |
H |
h |
|
ED8 |
7.9 |
4.6 |
1 |
0.5 |
|
ED10 |
9.9 |
6.5 |
1 |
0.5 |
|
ED12 |
11.9 |
8.4 |
1 |
0.5 |
|
ED14 |
14.4 |
9.8 |
1.5 |
0.8 |
|
ED16 |
16.5 |
11.6 |
1.5 |
0.8 |
|
ED17 |
18.9 |
13.8 |
1.5 |
0.8 |
|
ED18 |
18.9 |
14.7 |
1.5 |
0.8 |
|
ED20 |
20.9 |
15.7 |
1.5 |
0.8 |
|
ED21 |
22.9 |
17.8 |
1.5 |
0.8 |
|
ED22 |
23.9 |
18.5 |
1.5 |
0.8 |
|
ED25 |
24.3 |
19.6 |
1.5 |
0.8 |
|
ED30 |
29.2 |
23.9 |
1.5 |
0.8 |
|
ED33 |
32.7 |
26.7 |
2 |
1 |
|
ED36 |
35.7 |
29.7 |
2 |
1 |
|
ED39 |
38.7 |
32.7 |
2 |
1 |
|
ED42 |
41.7 |
35.7 |
2 |
1 |
|
ED46 |
45.8 |
38.8 |
2 |
1 |
|
ED51 |
50.7 |
44.7 |
2 |
1 |
|
ED57 |
56.7 |
50.7 |
2.5 |
1.25 |
|
ED63 |
62.7 |
56.1 |
2.5 |
1.25 |
